JIG / FIXTURE
- 01
- Drawing / ชิ้นงานอ้างอิง
- 02
- Datum / จับยึด / จำนวนโมเดล
- 03
- ตกลงวิธีตรวจรับก่อนผลิต
บริบทเครื่องจักรและชุดรองรับชิ้นงาน

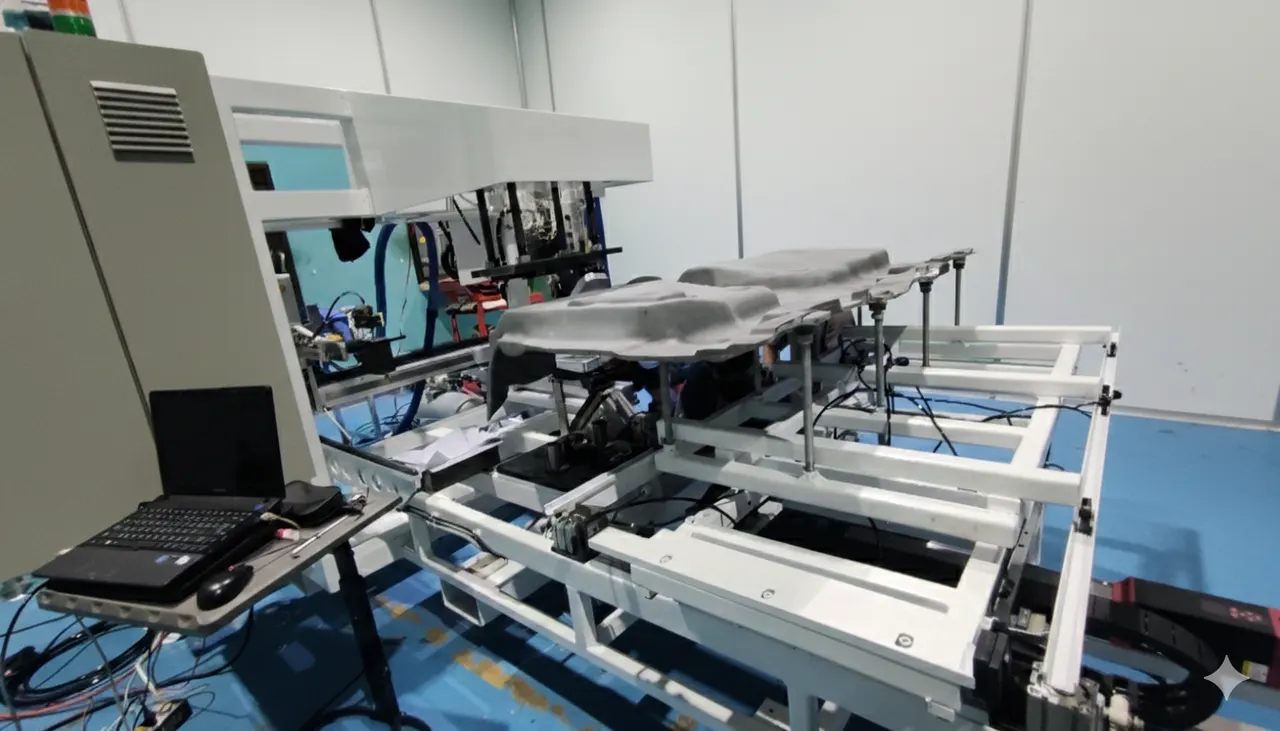

ภาพเครื่องจักรจากเว็บไซต์เดิม ใช้ประกอบบริบทของระบบที่จิ๊กและชิ้นส่วนต้องทำงานร่วมกัน ไม่ใช่ตัวอย่างผลตรวจรับหรือหลักฐานความแม่นยำของงาน Jig / Part
ดูวิธีกำหนด Scope และตรวจรับ →เลือก Jig จากสิ่งที่ต้องควบคุม
เริ่มจากหน้าที่ของจิ๊กและความเสี่ยงในกระบวนการ ไม่ใช่เริ่มจากรูปทรงอย่างเดียว เรารับประเมินงาน Jig, Fixture และชุดจับยึดสำหรับการประกอบ ตรวจสอบ และปรับปรุงเครื่องจักร รวมถึงการเชื่อม Sensor หรือ PLC เมื่อจำเป็น
| ประเภท | จุดที่ต้องออกแบบให้ชัด | ตัวอย่างเกณฑ์ตรวจรับ |
|---|---|---|
| Checking Jig / จิ๊กตรวจสอบ | จุดอ้างอิง Datum แนววางชิ้นงาน จุดสัมผัส และวิธีตัดสิน OK/NG | เทียบตัวอย่างที่ตกลง ตรวจชิ้นงานซ้ำและตรวจผลเมื่อเปลี่ยนผู้ใช้งาน |
| Assembly Fixture / จิ๊กประกอบ | แนวจับยึด ลำดับประกอบ ช่องเข้าถึงเครื่องมือ และการนำงานออก | ชิ้นงานวางไม่โยก ประกอบได้ตามลำดับ และถอดออกได้โดยไม่ติดขัด |
| Poka-Yoke | เงื่อนไขวางกลับด้าน ใส่ผิดรุ่น ขาดชิ้นส่วน หรือทำขั้นตอนไม่ครบ | ทดสอบสภาวะผิดแต่ละแบบจริง พร้อมตรวจการแจ้งเตือนและการคืนสภาพ |
| Pneumatic Jig | แรงจับ ระยะเคลื่อน Sensor ตำแหน่ง และการคืนสภาพเมื่อแรงดันหาย | ทดสอบลำดับจับ–ตรวจ–ปล่อย และสภาวะผิดปกติตามการประเมินความเสี่ยง |
| Jig หลายโมเดล | ชิ้นส่วนเปลี่ยนรุ่น จุดตั้งค่า และวิธีป้องกันเลือกผิด | ทดลองครบทุกโมเดลและตรวจซ้ำหลังสลับกลับมาใช้โมเดลเดิม |
ข้อมูลที่ต้องใช้ก่อนออกแบบจิ๊ก
- Drawing และ Revision: ขนาดที่ต้องตรวจ Tolerance และจุดอ้างอิง รวมถึงข้อกำหนดผิวสัมผัสชิ้นงาน
- ชิ้นงานตัวอย่าง: ระบุว่าเป็นตัวอย่างอ้างอิง งาน OK หรืองาน NG และใครเป็นผู้ยืนยันผล
- กระบวนการใช้งาน: จำนวนโมเดล ทิศทางโหลดชิ้นงาน ความถี่ใช้งาน และพื้นที่ติดตั้ง
- วิธีตรวจ: ตรวจด้วยสายตา Go/No-Go เครื่องมือวัด หรือ Sensor แต่ละแบบให้ข้อมูลต่างกัน ต้องเลือกให้ตรงวัตถุประสงค์
- การตรวจรับ: กำหนดวิธีเปรียบเทียบกับเครื่องมืออ้างอิง และการประเมินความแปรปรวนของระบบวัด หากลูกค้ากำหนด
ตัวอย่างแนวคิด: จิ๊กตรวจสปริงหลายโมเดลอาจแยกสถานีวัดความยาวออกจากร่องตรวจ OD โดยกำหนดแนววาง จุดอ้างอิง และเกณฑ์แต่ละโมเดลก่อนผลิต ตัวอย่างนี้เป็นแนวทางออกแบบ ไม่ใช่การอ้างผลทดสอบของโครงการที่ส่งมอบแล้ว
กำหนดสิ่งส่งมอบให้ตรวจรับได้
ก่อนเริ่มงาน ควรตกลงรายการส่งมอบกับเงื่อนไขตรวจรับในใบเสนอราคา เพื่อให้ฝ่ายผลิต วิศวกรรม ซ่อมบำรุง และจัดซื้อเข้าใจตรงกัน รายการจริงขึ้นอยู่กับ Scope ที่ยืนยันร่วมกัน
| ช่วงงาน | สิ่งที่ต้องตกลง | หลักฐานสำหรับตรวจรับ |
|---|---|---|
| ก่อนออกแบบ | วัตถุประสงค์ รุ่นชิ้นงาน ขนาดสำคัญ ข้อจำกัดพื้นที่ และผู้อนุมัติ | Scope และรายการข้อกำหนดฉบับเดียวกัน |
| ก่อนผลิต / แก้โปรแกรม | Drawing Revision, Sequence, วัสดุ อุปกรณ์ และจุดทดสอบ | แบบหรือ Concept ที่อนุมัติ พร้อมบันทึกการเปลี่ยนแปลง |
| ทดสอบ | ตัวอย่าง OK/NG, วิธีวัด, จำนวนรอบ และเงื่อนไขผิดปกติ | ผลทดสอบตามรายการที่ตกลง ไม่สรุปจากการรันผ่านครั้งเดียว |
| ส่งมอบ | แบบและรายการอะไหล่ / Source และ Backup ตามสิทธิ์ / วิธีใช้งาน | รายการเอกสารส่งมอบ ผู้รับผิดชอบ และเงื่อนไขดูแลหลังส่งงาน |
คำถามก่อนสั่งทำ Jig
มีแค่ชิ้นงานตัวอย่าง ไม่มีแบบ เริ่มได้ไหม?
ส่งภาพที่ได้รับอนุญาต ขนาดเบื้องต้น และหน้าที่ของจิ๊กก่อน จากนั้นกำหนดว่าจะวัดและจัดทำแบบส่วนใด ตัวอย่างสึกหรือเสียรูปต้องไม่ใช้เป็นเกณฑ์ขนาดโดยอัตโนมัติ
จิ๊กเดียวตรวจได้หลายรุ่นหรือไม่?
ประเมินจากรูปทรง จุดอ้างอิง และระยะต่างกัน อาจใช้ Insert หรือชุดเปลี่ยนรุ่น ต้องมีวิธีระบุรุ่นและตรวจผลหลังเปลี่ยนทุกครั้ง
ยืนยันความแม่นยำเท่าไร?
ต้องพิจารณา Tolerance ของชิ้นงาน วิธีตรวจ วัสดุ อุณหภูมิและวิธีใช้งาน จึงกำหนดเกณฑ์ในใบเสนอราคาได้ ไม่ใช้ค่าความแม่นยำเดียวกับทุกงาน
บริการที่ทำงานร่วมกัน
Machine Part ตามแบบ
อะไหล่และชิ้นส่วนเครื่องจักร ระบุวัสดุ ขนาดสำคัญ งานผิว และจำนวนก่อนผลิต
ดูรายละเอียด →02PLC / HMI และแก้เครื่องจักร
เขียนและปรับโปรแกรม เพิ่ม Model, Recipe, Alarm, Backup และเชื่อมต่ออุปกรณ์
ดูรายละเอียด →03เครื่องจักรเฉพาะงาน
Concept, Mechanical, Electrical, Control และการทดสอบกระบวนการ
ดูรายละเอียด →ส่งข้อมูลให้ตรงงาน เพื่อประเมินได้เร็วขึ้น
ส่งรูปหรือแบบเฉพาะที่ได้รับอนุญาต หากโรงงานห้ามถ่ายภาพ สามารถเริ่มจากข้อความ รุ่นอุปกรณ์ และขนาดเบื้องต้นได้ ระบุข้อกำหนดความลับก่อนส่งไฟล์
ติดต่อทีมวิศวกรสั่งทำจิ๊กตรวจสอบ จิ๊กประกอบ หรือ Poka-Yoke เลือกอย่างไร?
หากต้องตัดสินคุณภาพชิ้นงาน ให้เริ่มจาก Checking Jig และวิธีอ้างอิงผล หากต้องวางชิ้นงานเพื่อประกอบ ให้ระบุจุดจับยึดและพื้นที่เข้าถึงเครื่องมือ ส่วนงาน Poka-Yoke ต้องแจกแจงความผิดพลาดที่ต้องตรวจพบ ชื่อบริการใกล้กันแต่ Scope และเกณฑ์รับงานต่างกัน
งานจิ๊กหลายโมเดลควรระบุชิ้นส่วนเปลี่ยนรุ่นและผู้ยืนยันผลของแต่ละรุ่น ก่อนเปรียบเทียบราคาให้ตรวจรายการออกแบบ ผลิต ทดลอง และติดตั้งว่ารวมอะไรบ้าง
อ่านคู่มือเตรียม RFQ งาน Jig / Fixtureราคาและระยะเวลางาน Jig ขึ้นกับอะไร?
| ตัวแปรที่ต้องตกลง | ผลต่อการออกแบบและตรวจรับ |
|---|---|
| หน้าที่ของจิ๊ก | จิ๊กจับยึดเพื่อประกอบกับจิ๊กตัดสินคุณภาพใช้เกณฑ์ต่างกัน ต้องเลือกวิธีตรวจให้ตรงหน้าที่ |
| จำนวนโมเดลและการเปลี่ยนรุ่น | อาจมี Insert, Nest หรือชุดเปลี่ยนรุ่น ต้องทดลองกลับมาใช้รุ่นเดิมและยืนยันผลอีกครั้ง |
| ชิ้นงานตัวอย่างและ Datum | ต้องตกลงจุดอ้างอิง ตัวอย่าง OK/NG และขนาดสำคัญก่อนผลิต เพื่อไม่ให้แก้แบบตามข้อมูลคนละชุด |
| Sensor, Pneumatic หรือ PLC | เพิ่มขอบเขตวงจร Sequence และการทดสอบสภาวะผิดปกติ ตามการประเมินความเสี่ยง |
| หลักฐานตรวจรับ | จำนวนชิ้น/รอบ วิธีเทียบกับเครื่องมืออ้างอิง เอกสารผลตรวจ และผู้อนุมัติมีผลต่อแผนงาน |
ยังไม่กำหนดราคา ความแม่นยำ หรือวันส่งจากชื่อ “Jig” อย่างเดียว ให้ตกลงขอบเขตออกแบบ ผลิต ทดลอง ติดตั้ง และรายการที่ไม่รวมก่อนยืนยันงาน
คุยงานจิ๊กในชลบุรีและระยอง
เริ่มประเมินจาก Drawing หรือชิ้นงานอ้างอิง หน้าที่จิ๊ก และเกณฑ์ OK/NG หากต้องดูเครื่องหรือจุดติดตั้ง ให้แจ้งพื้นที่โรงงานและข้อจำกัดการเข้าพื้นที่ก่อนนัดหมาย ตกลงวิธีรับส่งชิ้นงานและผู้อนุมัติแบบก่อนผลิต
ตัวอย่างแผนตรวจรับจิ๊กหลายโมเดล
ตารางนี้เป็นแนวทางจัดทำ Test Plan ไม่ใช่ผลทดสอบโครงการที่ส่งมอบแล้ว
| กรณีทดสอบ | สิ่งที่ต้องยืนยัน | ผู้เกี่ยวข้อง |
|---|---|---|
| ใส่ชิ้นงานถูกโมเดล | วางซ้ำและจับยึดตาม Datum โดยไม่ทำให้ชิ้นงานเสียรูป | วิศวกรรม + ผลิต |
| สลับรุ่นแล้วกลับรุ่นเดิม | เลือกชุดเปลี่ยนถูก และผลตรวจไม่เปลี่ยนจากการตั้งค่าที่ตกลง | ผลิต + คุณภาพ |
| ตัวอย่าง NG ที่กำหนด | ตรวจพบความผิดปกติแต่ละแบบ และบันทึกเหตุที่ไม่ผ่าน | คุณภาพ |
| การสึกหรอและดูแลต่อ | ระบุจุดตรวจ ชิ้นส่วนสึกหรอ และวิธีคืนสภาพตามคู่มือที่ส่งมอบ | ซ่อมบำรุง |
